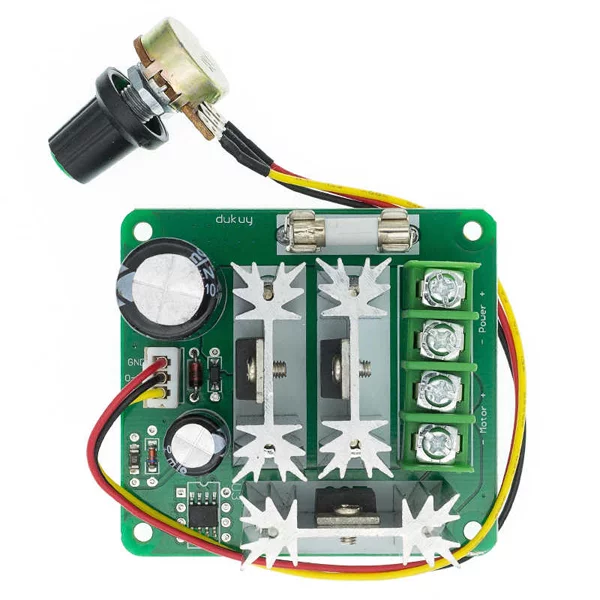

El controlador de velocidad de motor de corriente continua permite dirección de control de un motor de corriente continua usando un (pwm) de tensión continua modulada por ancho de impulso con un ciclo de trabajo completamente ajustable desde 0% ~ 100%. el controlador de velocidad del motor puede proporcionar una corriente continua de 10 bis a su motor de corriente continua u otra carga de corriente continua.
El circuito también incluye un fusible 20a, con conexión inversa de la fuente de alimentación y la función de protección de sobrecarga de tensión de tensión de control.
Esto no se puede utilizar para el motor sin escobillas, el controlador no se invierta la polaridad protegida y se dañará si conectar la tensión de alimentación con la polaridad incorrecta. vuelva a comprobar todas las conexiones antes de aplicar el poder y siempre apague el suministro de energía antes de hacer cualquier cambio de cableado.
El uso de 0v ~ 5v descripción de línea de control de tensión externa: El regulador de velocidad compatible con el uso de un control de tensión continua externa. utilizando los siguientes pasos: Primero, quite potenciómetro. (Usted puede hacerla caer de un lado de la placa de circuito o lateral potenciómetro hacia abajo debajo de su necesidad); en segundo lugar, uniéndose 0v ~ 5v señal de control del DC al alfiler medio que marca 0v ~ 5v; en tercer lugar, uniendo el alambre de la tierra de 0v ~ 5v señal de control del DC a la pieza conectadora en el alfiler que marca gnd.
Características:
- Tamaño del módulo: 64x59x28mm
- Voltaje de trabajo: DC 6V-90V
- Corriente nominal: 8A
- Corriente máxima: 15A
- Corriente de reposo: 0,005a (en espera)
- Voltaje de salida: 0%-100% del voltaje de entrada
- Rango de potencia: 0,01-1000W
- Frecuencia PWM: 16KHz

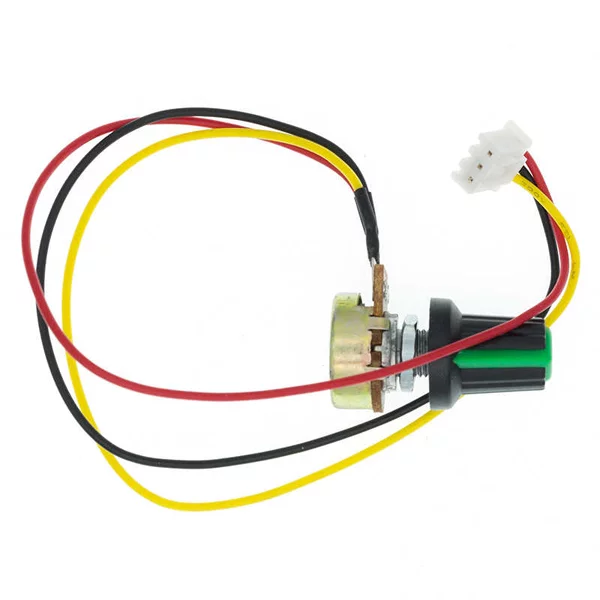

- Potenciómetro de perilla: Resistencia 10k, longitud 20cm, trepanación 8mm.
- Cable de fusible: 5x20mm fusible rápido de cerámica de tamaño estándar 15A
- Control de voltaje: 0-5v (control de modo de voltaje, puede usar PLC para controlar la velocidad del motor directamente)
Controlador de velocidad del motor de CC, promesa de velocidad, puede controlar gran potencia de 6V 12V 24V 36V 48V 72V 90V, con protección de polaridad inversa de fuente de alimentación, función de protección contra sobretensión. La señal de voltaje externa de 0-5v de la interfaz de la perilla, se puede utilizar para que el PLC controle directamente la velocidad del motor. Si necesita control positivo/negativo, puede obtener un interruptor positivo/negativo externo.
