El SN74LS390N es un contador de décadas dual de 4 bits que contiene ocho flip-flops maestro-esclavo y un gating adicional para implementar dos contadores individuales de cuatro bits. Incorpora un contador dual de división por dos y de división por cinco, que se puede usar para implementar longitudes de ciclo iguales a cualquier múltiplo entero y / o acumulativo de 2 y / o 5 hasta la división por 100. Cuando se conecta como un contador bi-quinario, el circuito separado de división por dos se puede usar para proporcionar simetría (una onda cuadrada) en la etapa de salida final. Comprende dos contadores binarios de cuatro bits independientes, cada uno con una entrada clara y una entrada de reloj. Se pueden implementar contadores binarios de N bits con cada paquete que proporciona la capacidad de dividir por 256. Tiene salidas paralelas desde cada etapa del contador, de modo que cualquier submúltiplo de la frecuencia de conteo de entrada está disponible para las señales de temporización del sistema.
- Borrado directo para cada contador de 4 bits
- Las salidas reguladas reducen la posibilidad de conmutación del colector
- Aplicaciones: Defensa militar y aeroespacial
Especificaciones:
- Familia: LS
- Tipo de contador: Década
- Frecuencia del reloj: 35 MHz
- Conteo máximo: 10
- Tensión de alimentación mínima: 4.75 V
- Tensión de alimentación máxima: 5.25 V
- Temperatura de funcionamiento mínima: 0°C
- Temperatura de funcionamiento máxima:70°C

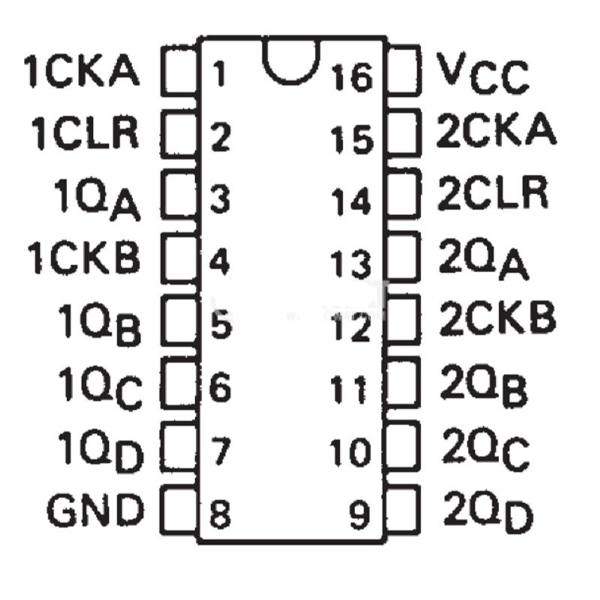

- Encapsulado: DIP
- 16 pines
