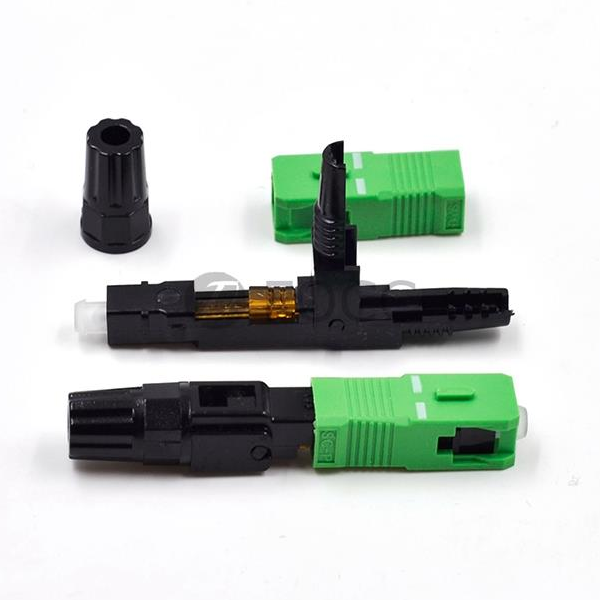

- El conector de montaje manual SC es un conector instalable en campo terminado y pulido de fábrica para realizar las terminaciones de fibra de un modo rápido, fácil y fiable.
- Estos conectores de fibra óptica ofrecen terminaciones en menos de 2 minutos sin ninguna dificultad y sin requerir epoxi, pulido o engaste alguno.
- Se reduce significativamente la instalación y el tiempo de configuración.
- El conector permite la realización de pruebas con un localizador visual de fallos.
Características:
- Conector pulido que incorpora un empalme mecánico
- Disponible en fibras monomodo (9/125um) y pulido APC. para fibras G652D y G657A1, G657A2
- Admite cables: Plano Ø2x3mm y Redondo Ø2mm, Ø2×1.6mm, Ø3mm y Ø3.5mm.
- Uso para F.O. de 0.9 mm. / 250 um
- Pérdidas de inserción (utilizando el proceso de adhesión adecuado): 0,5 dB (máx), 0,3 dB (típico)
- Pérdidas de retorno: 50db/55dB (típico)
- Rendimiento óptico superior, fiable y duradero
- Compatible con adaptadores estándar SC
- La terminación puede repetirse 2-3 veces
- Envasado viene con una plantilla de cable / tampón de extracción
- Cumple con las normas IEC, EIA / TIA , Telecordia
- Aplicaciones:
- Reparación rápida de las redes ópticas
- Terminación usuario final FTTH
Guía de usuario:

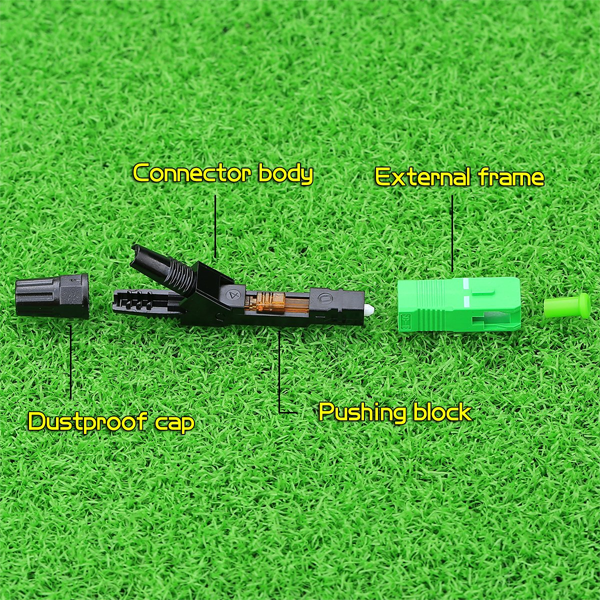

- Paso 1. Tirar de la fibra. Tirar y escindir la fibra según la plantilla proporcionada.
- Paso 2. Insertar fibra. Insertar cuidadosamente la fibra preparada en el cuerpo del conector. Empujar suavemente la fibra hacia el cuerpo hasta que se detenga.
- Paso 3. Activar lengüeta. Asegurarse de que la fibra está doblada, entonces, con el dedo pulgar, presionar la lengüeta (botón) del activador para iniciar el empalme y engarce. Manteniendo la lengüeta presionada, mientras se libera lentamente la fibra doblada.
- Paso 4. Completar el montaje. Apretar la rosca para terminar el ensamblado.
Ventajas:
- Fácil montaje y Sistema de detección de avería por ventana
- Alta efectividad y rendimiento. Baja Pérdida por Inserción
- Solución IDEAL para montajes rápidos
- Amplio funcionamiento con temperaturas-40 a 70ºC
- Rango de montaje, disponible para diferentes diámetros de cable
- Alta Resistencia
