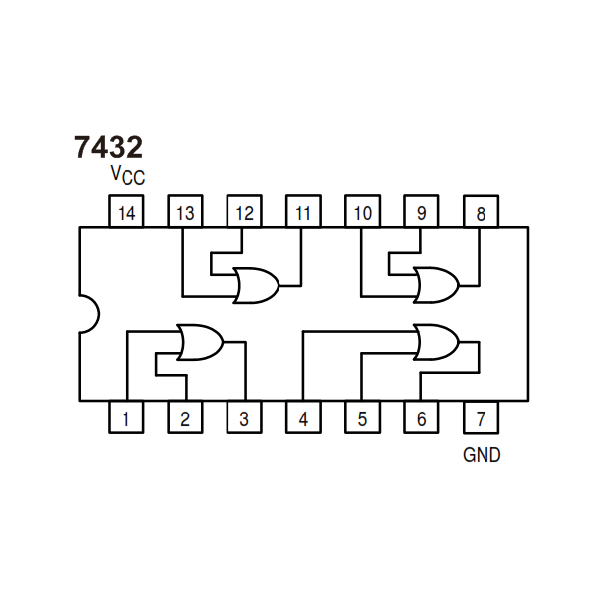

El 74LS32N es un circuito de compuerta lógica digital que implementa la disyunción lógica quad-2 de entrada positiva con 4 compuertas OR independientes y opera en un rango de tensión de alimentación de 4.75 a 5.25V.
Cuando todas sus entradas están en 0 (cero) o en BAJA, su salida está en 0 o en BAJA, mientras que cuando al menos una o ambas entradas están en 1 o en ALTA, su SALIDA va a estar en 1 o en ALTA. En otro sentido, la función de la compuerta OR efectivamente encuentra el máximo entre dos dígitos binarios, así como la función AND encuentra el mínimo. Se puede ver claramente que la salida X solamente es “0” (0 lógico, nivel bajo) cuando la entrada A como la entrada B están en “0”. En otras palabras la salida X es igual a 0 cuando la entrada A y la entrada B son 0. Este dispositivo realiza la función booleana Y = A + B o Y = (A B ) en lógica positiva.
- Familia: LS
- Tipo lógica del circuito: OR
- Número de entradas: 2
- Tensión de alimentación mínima: 4.75 V
- Tensión de alimentación máxima: 5.25 V
- Salida de corriente: 8 mA
- Temperatura de funcionamiento mínima: 0°C
- Temperatura de funcionamiento máxima: 70°C
- Encapsulado: DIP
- 14 pines
