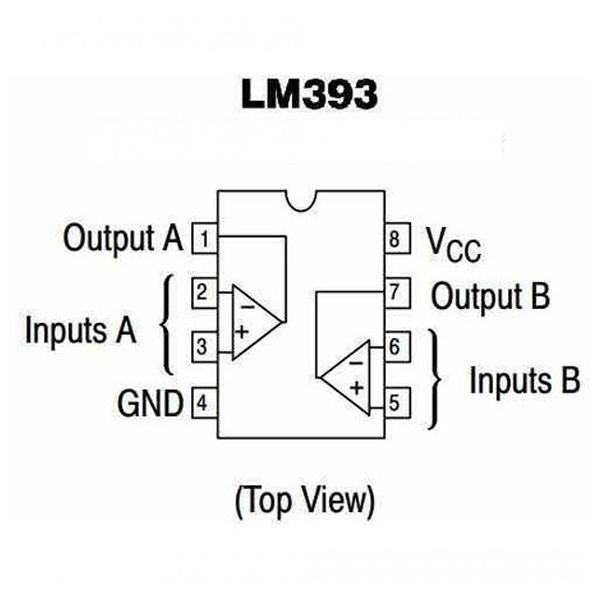

LM393 es un circuito integrado doble diseñado para ser utilizado como comparador de voltaje de precisión, con capacidad de operación con suministro de fuente simple o doble. Además su diseño nos permite un nivel de rango de modo común a tierra con operación de suministro único. Las especificaciones de voltaje de compensación de entrada de tan solo 2.0 mV hacen de este dispositivo una excelente selección para muchas aplicaciones en electrónica de consumo, automotriz e industrial.
Características:
- Tensión de alimentación (Vcc): Simple de 2 a 36 V, Doble de ± 1 V a ±18 V
- Voltaje diferencial de entrada (VIDR): 36 V
- Rango de voltaje a modo común de entrada (VICR): -0.3 a +36 V
- Voltaje de salida (Vo): 36 V
- Tiempo de respuesta (tTLH): 1,3 µseg
- Rango de voltaje de entrada diferencial igual al voltaje de la fuente de alimentación.
- Voltaje de salida compatible con niveles lógicos DTL, ECL, TTL, MOS y CMOS.
- Salida en cortocircuito con tierra: continúo.
- Temperatura de operación (TOPR): 0 a 70 ºC
Aplicaciones
Este dispositivo electrónico suele usarse para comparar dos señales (una de las cuales generalmente es una tensión de referencia) y determinar cuál de ellas es mayor o menor, por lo tanto un comparador es muy útil en los circuitos donde medimos los niveles y queremos que nuestro circuito actúe de cierta manera en función de si el nivel de una entrada es mayor o menor que un cierto umbral, como por ejemplo en la electrónica de consumo, automotriz e industrial.
