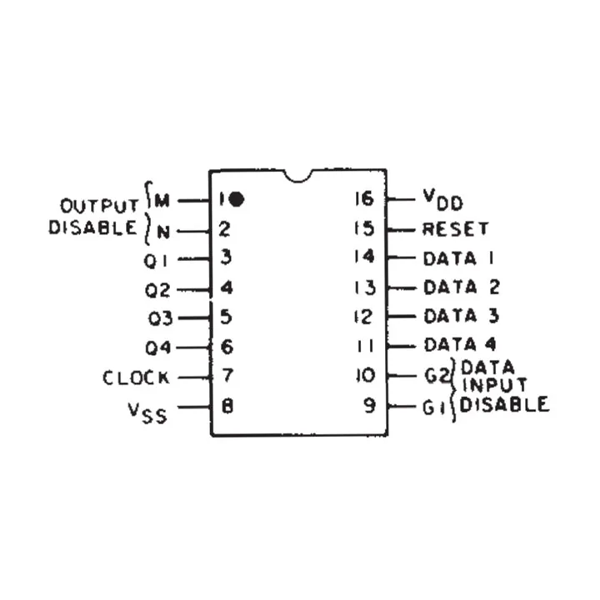

Registro tipo D de 4 bits con salidas 3-state. Alimentación de 3 a 15V. Tecnología CMOS. Empaque 16-DIP.
Características:
- Tensión de alimentación variable entre 3 V y 18 V.
- Rango de temperatura comprendido entre -40 °C y 85 °C.
- Abanico de salida generalmente superior a 50.
Tensiones de entrada y salida:
- entrada a nivel alto mínima: 3,5 V.
- entrada a nivel bajo máxima: 1,5 V.
- salida a nivel alto mínima: 4,95 V.
- salida a nivel bajo máxima: 0’05 V.
- Gran inmunidad al ruido; no le afectan impulsos del 30% de la tensión de alimentación.
- Los tiempos de propagación varían inversamente a la tensión de alimentación, siendo de 125 ns para 5 V y de 45 ns para 15 V.
- Potencia disipada por puerta: 10 nW.
