Bufer Octal de 3 Estados, TTL 74LS241

• El 74×241 (antes 74LS241) es un pequeño y genial chip que tiene dos buffers de 3 estados. Uno de habilitación de salida activo bajo, otro de habilitación de salida activo alto.
• En esta guía, aprenderás todo lo que necesitas saber sobre este chip y cómo puedes utilizar componentes desconocidos en tus propios proyectos.

Cómo usar este chip:

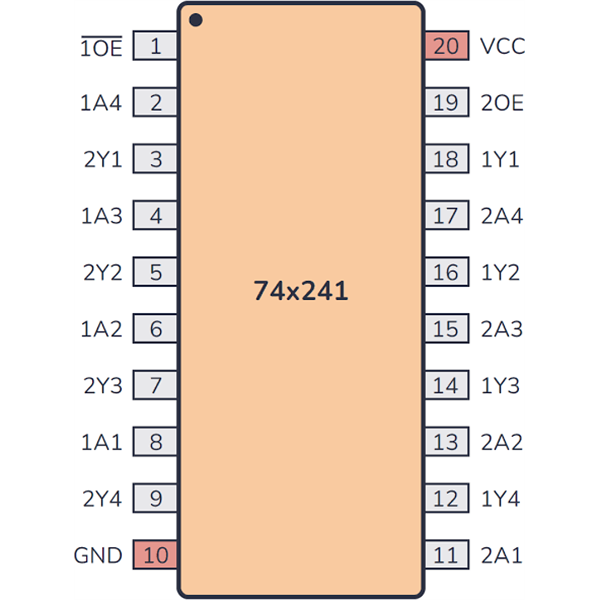

• El 74HC241 viene en un encapsulado de 20 pines y requiere conexión a la alimentación para su uso. La mayoría de los circuitos integrados 7400 admiten un voltaje VCC de 5 V. Una diferencia entre las versiones HC y LS del chip es que el 74HC241 admite de 2 V a 6 V, mientras que el 74LS241 solo admite 5 V.
• Los chips 74HC normalmente pueden suministrar un máximo de 6 mA desde un pin de salida. Si utiliza la versión 74LS, la corriente máxima que puede extraer de un pin de salida es de 15 mA cuando el pin está en estado alto (fuente) o de 24 mA cuando el pin está en estado bajo (sumidero).
• Sin embargo, estos valores pueden variar entre modelos, así que consulte la hoja de datos de su modelo para verificarlo.
• Una vez conectado a la corriente, puedes usar lo desconocido que hay en su interior.
