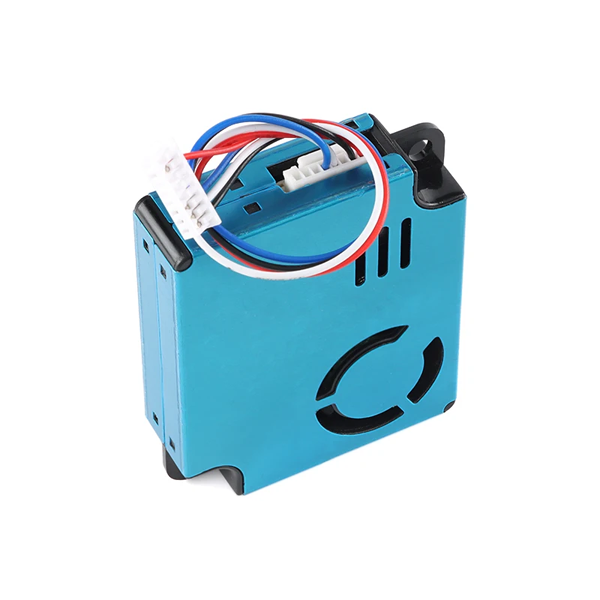

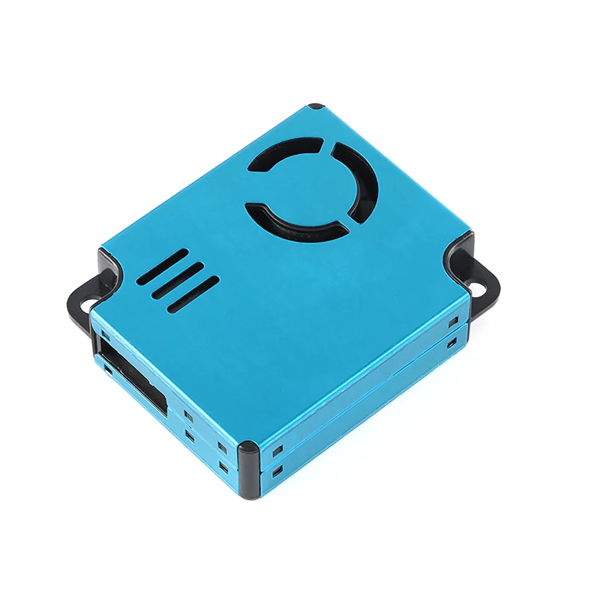

Sensor Detector de Calidad de Aire, H8300B

• Principio de detección: dispersión láser
• Rango de detección; 0-1000ug/m3
• Precisión de detección: 0-100ug/m3, + 10ug/m3; 100-1000ug/m3, + 10%
• Tiempo de respuesta: ≤ 5S
• Condiciones de trabajo: – 10-50 °C, 5-95% RH
• Condiciones de almacenamiento: – 20-60 °C, 0-95% RH (sin condensación)
• Voltaje de funcionamiento: 5V DC, 0,1 V, ondulación <50mV
• Voltaje de funcionamiento: ≤ 100mA
• Corriente en espera: ≤ 20mA
• Interfaz de comunicación: UAR

Aplicación:

• Limpiador de aire
• Detector de calidad del aire
• Sistema de aire fresco, aire acondicionado con función de purificación
• Principio de funcionamiento:
• La presión negativa interna es generada por el ventilador para el muestreo de aire. Cuando
• Las partículas en el gas de muestreo pasan a través del haz de luz
• (Láser) y otros/haces, la luz se genera dispersión. fenómeno.
• La luz dispersa cambia en señal eléctrica (pulso) a través de fotoeléctrico
• Convertidor. Cuanto más grande sea la partícula, mayor será la señal de pulso (pico de onda)
• La concentración numérica de cada tamaño de partícula se puede obtener de
• Pico de onda y número de pulso. Es decir, se pueden obtener datos de prueba en tiempo real
• Midiendo la cantidad y la intensidad de la luz dispersa.

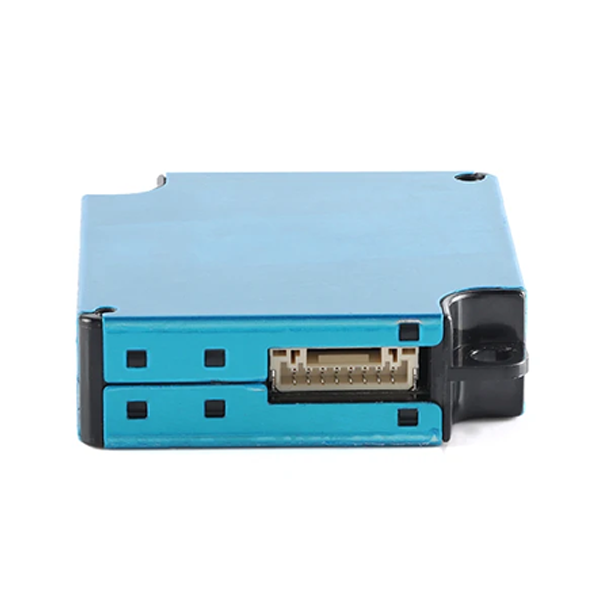

Descripción del PIN:

• PIN: 1: NC suspendido (no enlazar)
• PIN: 2: NC suspendido (no enlazar)
• PIN: 3: reinicio (La suspensión es funcionamiento normal, la conexión a tierra se reinicia)
• PIN: 4: Transmisor de puerto serie TXD (TTLlevel @ 3,3 V)
• PIN: 5: Receptor de puerto serie RXD (nivel TTL @ 3,3 V)
• PIN: 6: SET extremo de ajuste (nivel TTL @ 3,3 V, alto nivel o suspendido es estado normal de funcionamiento estado, nivel bajo es estado de sueño)
• PIN: 7: Entrada de tierra de alimentación GND
• PIN: 8: Terminal de entrada de alimentación VCC (+ 5V)
