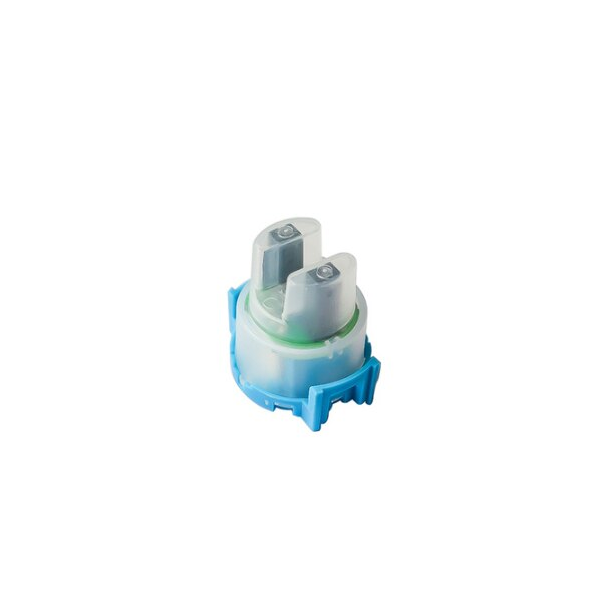

Sensor de Turbidez + Módulo Acondicionador

El principio de funcionamiento del sensor del sensor de turbidez: cuando la luz pasa a través de una cierta cantidad de agua, la cantidad de luz que penetra depende de la cantidad de suciedad en el agua. A medida que aumenta la cantidad de suciedad, la luz que penetra en la muestra de agua disminuye y el sensor de turbidez mide la cantidad de luz transmitida para calcular la turbidez del agua de lavado. El sensor de turbidez proporciona estas mediciones de turbidez a un controlador.

• Valor analógico de salida predeterminada del sensor 0~4,5 V
• Pequeña ruptura para detectar el valor del tesoro analógico en la salida digital
• Dos LED integrados, estado de alimentación rojo, LED de estado de salida digital verde (no muy brillante)
• Longitud del cable 20 CM
• Lectura de valores analógicos o digitales, consulte nuestro código de demostración de git.

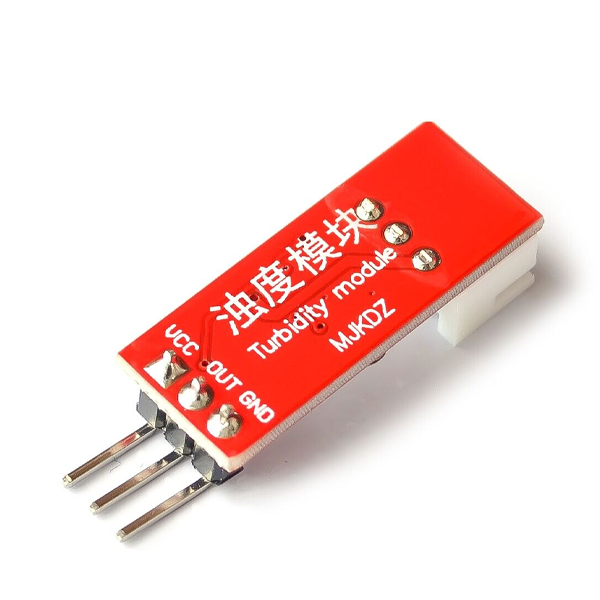

Salida de valor analógico por defecto, puente de conmutación para salida digital. Potenciómetro de sintonización a bordo para cambiar el umbral.

La turbidez es la medida de partículas en el agua. Debe ser leído por el puerto analógico MCU para el cálculo. Necesita líquido de calibración de turbidez para calibrar. No es para medir voltaje directamente con un multímetro. El voltaje de salida de cada módulo es diferente. El módulo debe evitar Cuando se usa luz, la temperatura de la luz y la temperatura harán que la salida de voltaje del módulo sea diferente. 0-4,5 es solo el voltaje de referencia.

Especificaciones:

• Rango de relación (NTU): 0 ~ 1000 ± 30.
• Diodo emisor de infrarrojos: 940nm (longitud de onda de emisión máxima).
• Transistores de fotos: 880nm (longitud de onda de emisión máxima).
• Vcc: 5 V.
• Voltaje de salida: 0 ~ 5 V.
• Voltaje inverso: 5 V.
• Temperatura de funcionamiento: -20 ~ +90.
