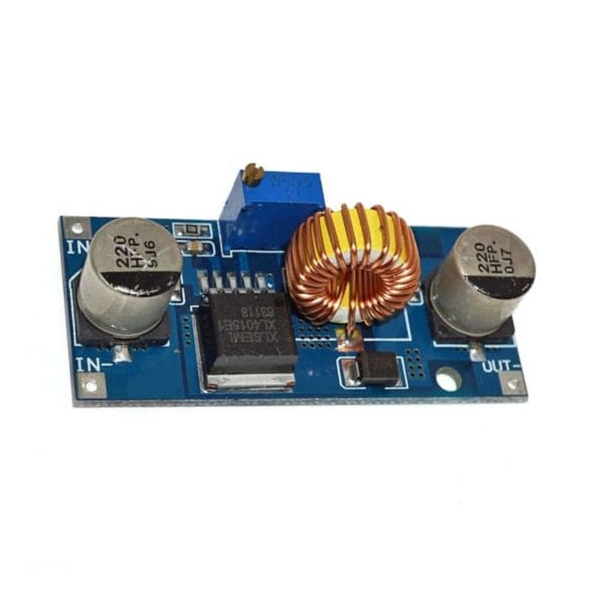

Módulo Regulador de Voltaje Step Down, 50W 5A, XL4015

El regulador Step-Down XL4015 tiene como función entregar un voltaje de salida constante inferior al voltaje de entrada frente a variaciones del voltaje. Soporta corrientes de salida de hasta 5A, con un voltaje de entrada entre los 4 a 36V y un voltaje de salida entre 1.25V a 32V. El voltaje de salida es ajustable mediante el potenciómetro multivuelta que tiene integrado este regulador.

Este regulador permite obtener un voltaje regulado a partir de una fuente con un voltaje mayor, por ejemplo: obtener 5V, 3.3V, 1.8V a partir de una fuente o batería de 12V. Para asegurar un buen funcionamiento el nivel de voltaje de entrada debe ser superior al nivel de voltaje de salida por lo menos en 1.5V, ya que, de no ser así, se presentarán problemas de eficiencia y rendimiento. Es capaz de manejar una carga de hasta 5A máximo, cuando se emplee para una corriente superior a 3.5 A es recomendable adicionar un disipador de calor.

Especificaciones:

• Tipo: Regulador de voltaje Step-Down
• Serie: XL4015

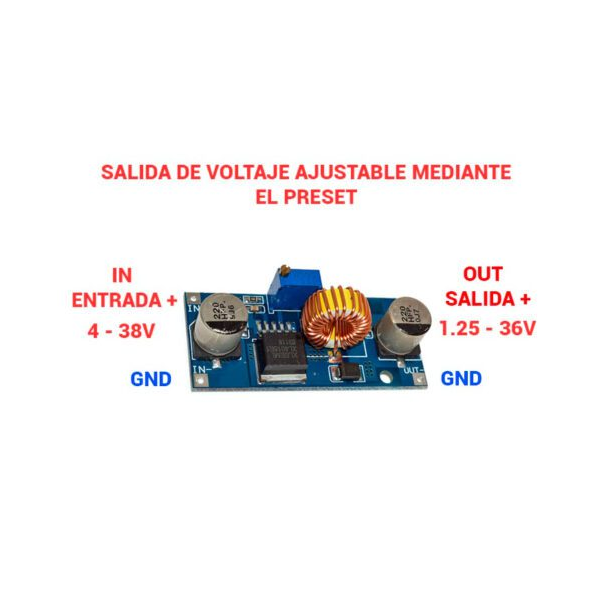

• Pines: 4 (IN-, IN+, OUT- y OUT+)
• Longitud: 54 mm
• Ancho: 23 mm
• Altura: 15 mm
• Voltaje de entrada: 4 a 36 Volts DC (INPUT)
• Voltaje de salida: 1.25 a 32 Volts DC (OUTPUT)
• Corriente de salida: 5 A máx., recomendado (usar disipador para corrientes mayores a 3.5 A)
• Potencia de salida: 50W
• Eficiencia de conversión: 96%  máx.
• Regulación de carga: Si (I) ≤ 0.8%.
• Regulación de voltaje: Si (u) ≤ 0.8%.
• Frecuencia de Trabajo: 180KHz
• Corto circuito – Protección: Si (hasta 8 A)
• Protección limitadora de corriente: Si
• Protección frente a inversión de polaridad: NO
• Temperatura de Funcionamiento: -45°C a +85°C
